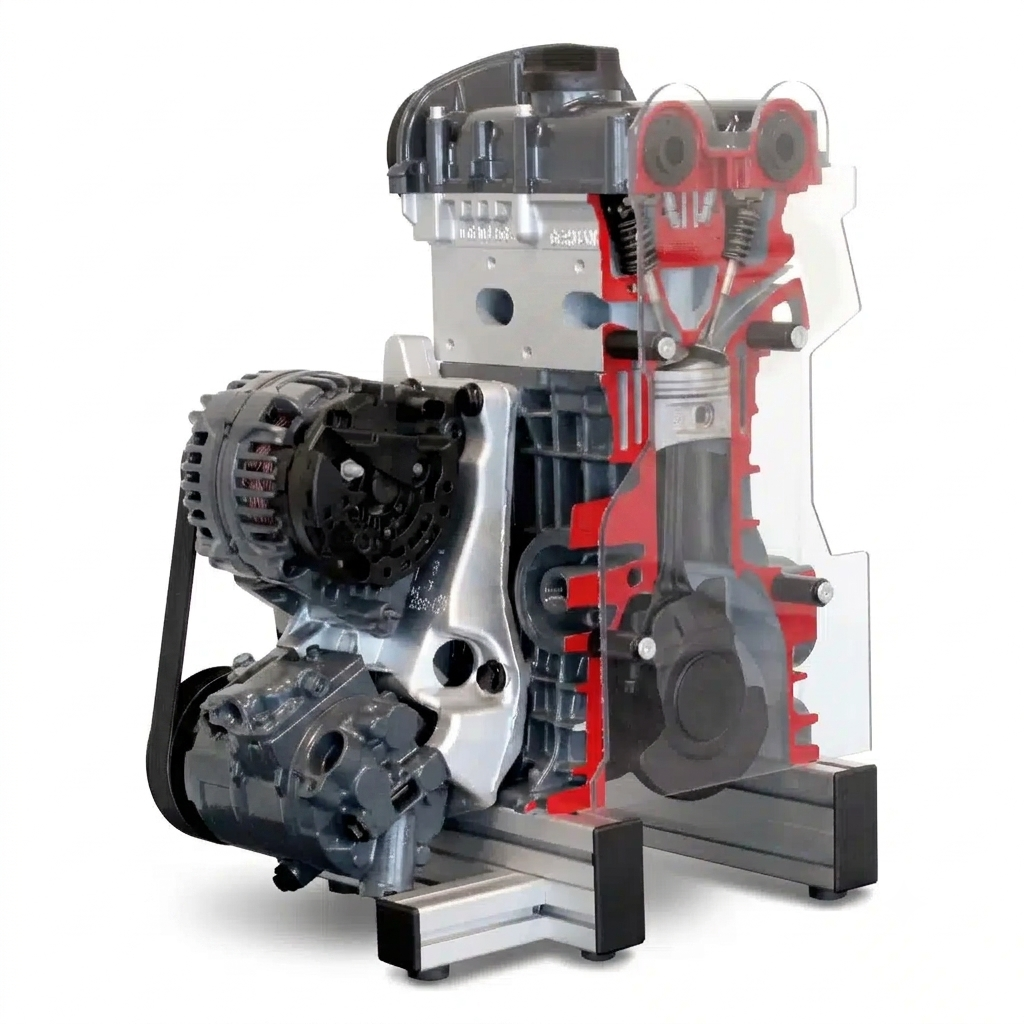

Es una herramienta diseñada específicamente para el estudio detallado y la demostración de sistemas modernos de motor. Este modelo de corte ofrece formación en sustitución de correas de distribución, sustitución de correas auxiliares de transmisión, operación de un sistema DOHC de doble árbol de levas en cabeza, sistema de refrigeración por agua y función de alternador. Montado sobre un chasis compacto y fácilmente transportable, este rodillo es esencial para la educación y formación profesional en automoción.
Descripción
Caracteristicas
Especificaciones
Descripción

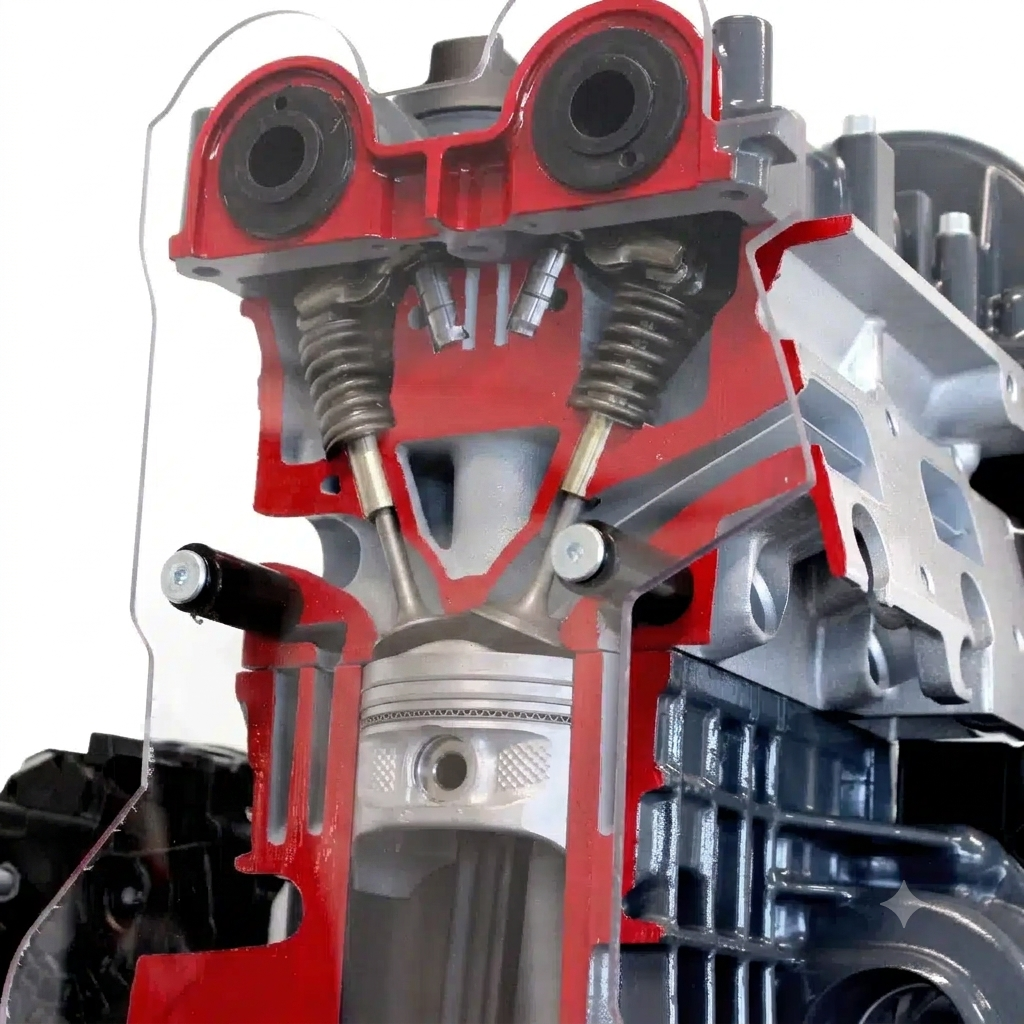

Las piezas seccionadas del motor, incluyendo el bloque del motor, la culata, el cigüeñal, la biela, el árbol de levas DOHC, los pistones con anillos, la correa de distribución, el piñón del árbol de levas, la correa del alternador y los tensores, se muestran claramente para un estudio detallado.
Operación manual del cigüeñal para demostrar el mecanismo doble del árbol de levas en cabeza y los componentes asociados.
Equipado con una correa de distribución visible, piñón de árbol de levas, correa del alternador y tensores para escenarios de entrenamiento realistas. El modelo también incluye la bomba de agua, los levantaválvulas y otros componentes DOHC.
Protección plástica de seguridad para secciones expuestas y abrazaderas de banco para posiciones seguras durante las demostraciones.
Incluye todas las herramientas necesarias para el reemplazo de correas de distribución, sustitución de correas de alternador y medición precisa del par, garantizando una formación de mantenimiento precisa y eficiente.
Caracteristicas
Utiliza un modelo de corte completamente funcional para ilustrar las complejidades de un motor DOHC, enriqueciendo las lecciones teóricas con demostraciones prácticas y prácticas.
Facilita el aprendizaje interactivo permitiendo a los estudiantes observar y manipular componentes del motor, fomentando una comprensión más profunda mediante la participación directa.
Garantizar la seguridad del alumnado con cubiertas de plástico protectoras sobre la sección transversal del motor. El modelo está equipado con abrazaderas de banco para asegurarlo durante su uso, evitando movimientos accidentales.
Integra el modelo fácilmente en cualquier entorno de aula debido a sus mínimos requisitos de espacio y su diseño ligero. Esto elimina la necesidad de soportes de montaje adicionales y simplifica el transporte.
Organiza y dirige rápidamente las lecciones utilizando el kit de herramientas incluido y materiales didácticos detallados, agilizando el proceso de enseñanza y maximizando el tiempo en clase.
Especificaciones
Dimensiones: 500 x 500 x 300 mm (19,69 x 19,69 x 11,81 in)
Peso: aprox. 40 kg
Número de producto: IVDB01
Componentes visibles: bloque motor, culata, cigüeñal, biela, árbol de levas doble DOHC en cabeza (árboles de levas, válvulas, elevadores de válvulas, bomba de agua), pistones con segmentos, correa de distribución con piñón y tensores del árbol de levas, correa alternadora con tensor.
Nota operativa: El modelo de motor de entrenamiento con corte no es adecuado para una rotación intensiva. Todas las piezas giratorias deben lubricarse antes de operar para evitar daños.
Características especiales: Equipado con abrazaderas para el banco para la estabilidad durante las sesiones de entrenamiento y un diseño de espacio mínimo para facilitar el almacenamiento y transporte.
