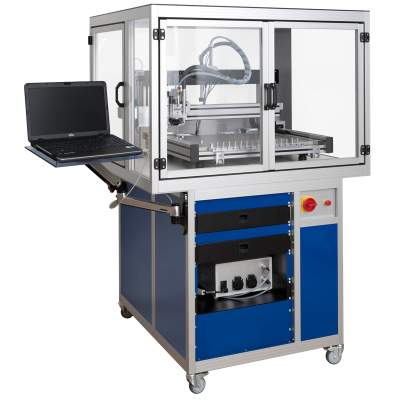

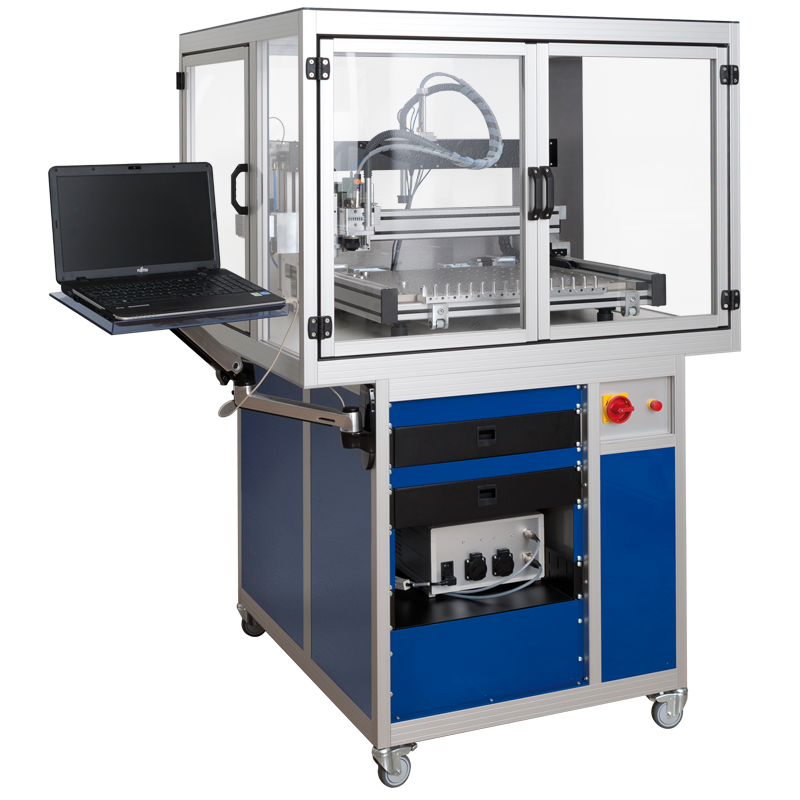

Un pionero internacional en el mercado mundial de la producción de placas de circuito impreso es el Bungard CCD PREMIUM .
Combina todos los aspectos destacados disponibles, necesarios en un laboratorio de PCB moderno, con un centro CNC totalmente equipado.
| Peso: | 80 kilogramos |
| Dimensiones (LxAnxAl): | aprox. 800x950x600mm |
| Dimensiones del estante | aprox. 900x1100x1600mm |
| Área de trabajo: | 400 x 500 mm (Z-máx: 64 mm) |
| Cambio de herramientas: | semiautomático 99 herramientas |
| Velocidad de desplazamiento: | 110-240 V, 50-60 Hz + aspirador (1500 W) (no incluido en la entrega) |
| Velocidad de desplazamiento: | 1 – 9000 mm/min a |
| Resolución de pasos: | 1 mil, ½ mil, ¼ de mil, 1/8 de mil, opcional: 1/16 de mil + 1/32 de mil |
| Diámetro de herramienta: | 0,1 mm – 3175 mm (recomendado, es posible un diámetro de herramienta mayor) |
| Precisión de posición: | 3,2 micras |
| Velocidad máxima de posición por eje: | 9000/mm/min (=150 mm/s) |
| Velocidad máxima de trabajo por eje: | 9000/mm/min (=150 mm/s), ajuste individual por |
| Velocidad de perforación: | 5/s (= 9.000 agujeros/h = 150 agujeros/min) |
| Accesorios necesarios: | Computadora |
| Software | RoutePro3000 |
| Resolución de pasos | 3,18 (Premium - 1 μm) |
| Tecnología de chips | 32 bits |
| Conección de datos | Puerto USB directo para una fácil instalación |
| Transmisión de datos | Modo de búfer opcional. De este modo se mejora sustancialmente el comportamiento y el patrón de fresado. |
| Cableado | cables flexibles |
| Colina baja | Mesa de aluminio de precisión, ambos lados fresados, para una tolerancia de altura aproximadamente cero |
| RPM | 3000 - 63 000 (Anteriormente: 3000 - 100 000) |
| Adaptación del par | Ajustable mediante configuración de la máquina |
| Interruptor de contacto de vacío | 1 Switch-plug con estado sólido 2000W max integrado en Controlador |
| Corrección de falla de energía | PFC• con protección contra cortocircuito, sobrecarga y sobretensión |
| Dosificación | Equipamiento: 1 salida de conmutación libre de potencial para dosificación |
| Exposición al láser | Controlador integrado para exposición al láser UV 250mW |
| Agregar cambio automático de herramienta | Salida de conmutación neumática para cambio automático de herramienta |
| Interruptor de cubierta | Toma de conexión de 4 mm para interruptor de tapa/parada de emergencia |
| Alimentacion | 90-250 V AC /47-63 Hz o 124-370 V DC |
